IMU serise
7x14mm サイズ IMU シリーズ
| | |
| IMU-45686 |
 |
 |
 |
| IMU-CN254 |
 |
 |
 |
| IMU-FFC200 |
 |
Specifications
IMU-45686: TDK InvenSense 製 ICM-45686 搭載
IMU-6DSV: ST 製 LSM6DSV 搭載
IMU-B323: BOSCH 製 BMI323 搭載
IMU-B330: BOSCH 製 BMI330 搭載
出力データの軸: 基板短て方向 = 軸 X, 基板長て方向 = Y 軸, 部品実装方向 = Z 軸
インターフェイス: SPI 4線式, 割り込み 1 本
コネクタ: 0.5mm ピッチ, 8ピン (ヒロセ FH34SRJ-22S-0.5SH)
対応ケーブル: 0.5mm ピッチ, 8ピン, 端子部厚み 0.3mm, 下接点, 1-n 接続 (IMU-FFC200 使用可能)
対向基板: IMU-CN254 と接続する事で 2.54mm ピッチに変換
電源電圧: コア電圧用 3.3V, IO電圧 1.8V -- 3.3V

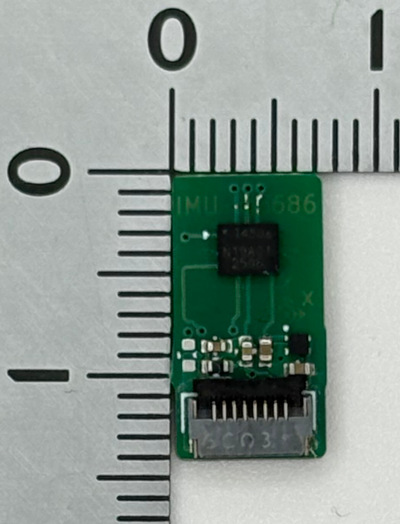

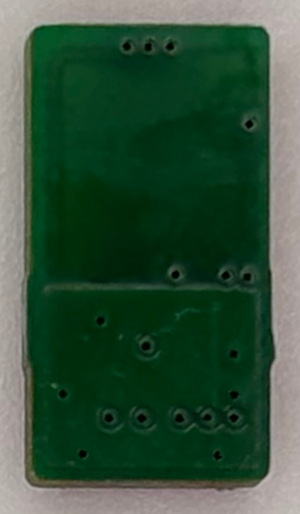

IMU 基板サイズ: 7.5 x 14 mm

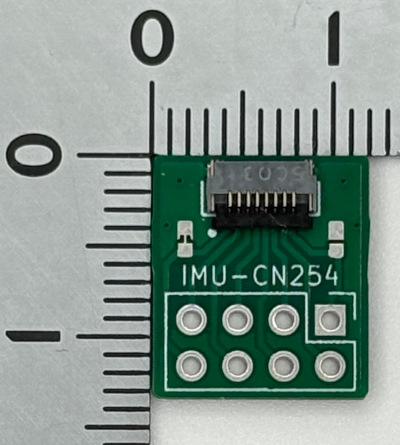

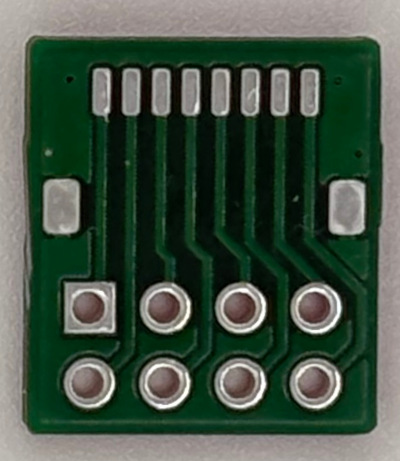

IMU-CN254基板サイズ: 12 x 13 mm
IMU-FFC200: 0.5mm ピッチ, 8ピン, ケーブル長 200mm, 端子部厚み 0.3mm
Documents
製品説明書 JP
Schematics
IMU-45686
IMU-6DSV
IMU-B323
IMU-B330
IMU-CN254
Firmware
Configuration files
Examples (code, setup, etc)

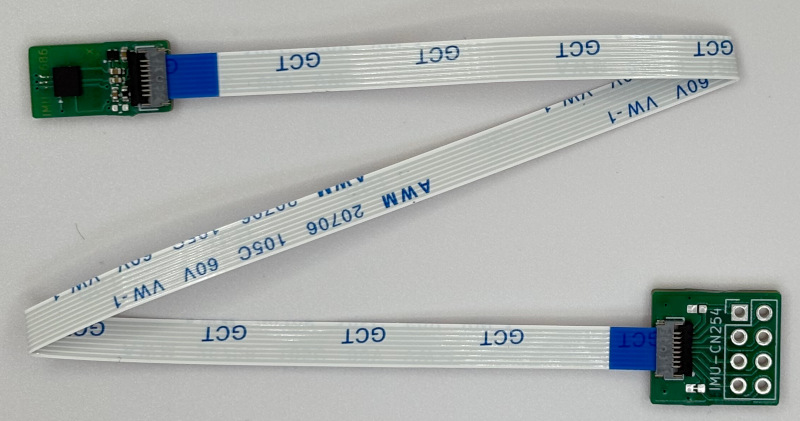

IMU-FFC200 を使用して IMU センサー基板と IMU-CN254 の接続方法
フレキシブルケーブルの接点は下側 (基板側) に差込んでください.

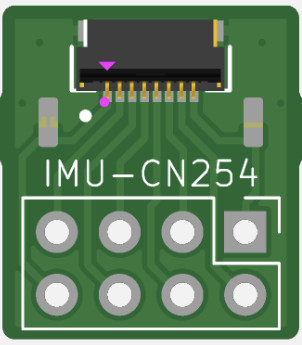

IMU-CN254 ピンアサイン
| 7
INT
| 5
SPI
MISO | 3
SPI
SCK | 1
CORE
VDD |
8
GND
| 6
SPI
CSX
| 4
SPI
MOSI | 2
IO
VDD |
