Raspberry Pi との接続について

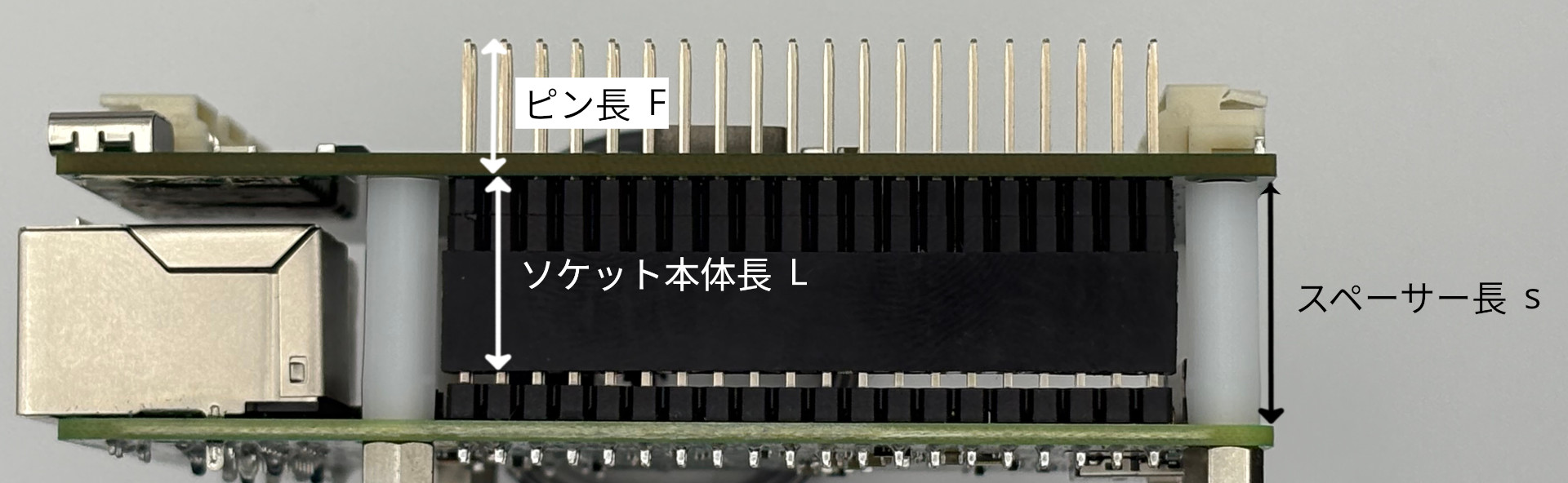

• ソケット本体長 L
• ピン長 F
• スペーサー長 s

1. 連結コネクタとスペーサーの決定

1.1. 連結コネクタのソケットの長さ L (ピン含まず) とスペーサー長 s の決定

1.2. 連結コネクタのピンの長さ F の決定

さらに別基板を  接続するか	取り付けたい基板の コネクタタイプ		連結コネクタの ピンの長さ F

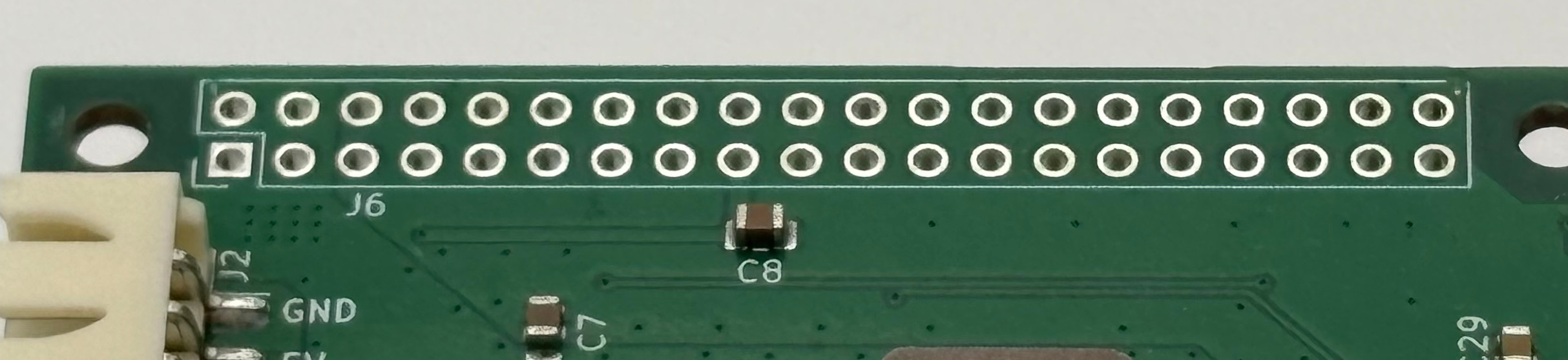

しない	はんだ付けタイプ		3mm

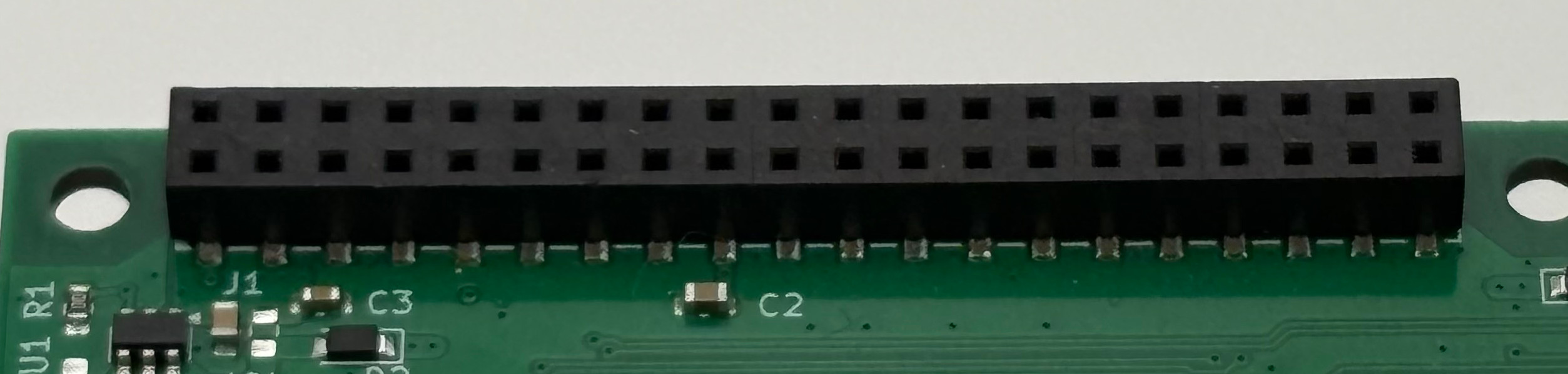

しない	パススルーコネクタ		10mm
する	はんだ付けタイプ		10mm
する	パススルーコネクタ		15mm  (10mm)*1

1.3. 番外編

2. 代表的な接続例

• Raspberry Pi + Rpi-F9CD9C の接続 (接続はこれのみ)
• Rpi-F9CD9Cに使用するコネクタは
16mm(B) + 2mm(A) = 18mm かつこれ以上基板を接続しないので L8.5 F10 の連結コネクタと L8.5 F3 のコネクタを連結したものと 25mm スペーサーを使用
(ただし, Rpi-F9PD9Cの SMA コネクタの基板裏面の足カットする事で L8.5 F3 のコネクタと 17mm スペーサーを使用可)

• Raspberry Pi + Rpi-F9CD9C + Rpi-Power8A の接続
• Rpi-F9CD9Cに使用するコネクタは
16mm(B) + 2mm(A) = 18mm よって L8.5 F10 の連結コネクタと L8.5 F10 のコネクタを連結したものと 25mm スペーサーを使用
(ただし, Rpi-F9PD9Cの SMA コネクタの基板裏面の足カットする事で L8.5 F10 のコネクタと 17mm スペーサーを使用可)

• Rpi-Power8Aに使用するコネクタは
9.3mm(B) + 0mm(A) = 9.3mm かつこれ以上基板を接続しないので L8.5 F3 のコネクタと 11mm スペーサーを使用

• Raspberry Pi + M.2 Hat+ + Rpi-Power8A + Rpi-Universal2 の接続
• M.2 HAT+ (パススルーコネクタ) に使用するコネクタは
Raspberry Pi に FAN を付けない場合は, 附属の F8.5 L10 連結コネクタと 11mm スペーサーを使用
Raspberry Pi に FAN を付ける場合は, F13.5 L10 連結コネクタ と 17mm スペーサーを使用

• Rpi-Power8Aに使用するコネクタは
5mm(B) + 2mm(A) = 7mm かつ別基板接続するので L8.5 F10 のコネクタと 11mm スペーサーを使用

• Rpi-Universal2に使用するコネクタは
6mm(B) + 2mm(A) = 8mm かつこれ以上基板を接続しないので L8.5 F3 のコネクタと 11mm スペーサーを使用

3. ご注意
