Rpi-Power8A5A
First of all
Raspberry Pi との接続コネクタとスペーサーについて
20V 出力可能な USB PD アダプタをご使用ください.
USB PD アダプタの電力容量を越える電力を出力する事はできません.
5V, 12V 合計 50W 越えたあたりからかなり発熱しますので十分に放熱してください. またやけどにはご注意ください.
大電力を供給する場合は USB PD アダプタ自体の放熱もしてください.
Rpi-Power8A との違いは, 本基板は 12V 出力も DCDC コンバータで生成するところが違います.
Specifications
- 5.3V 8A, 12V 5A 生成
- USB PD アダプタ使用可能

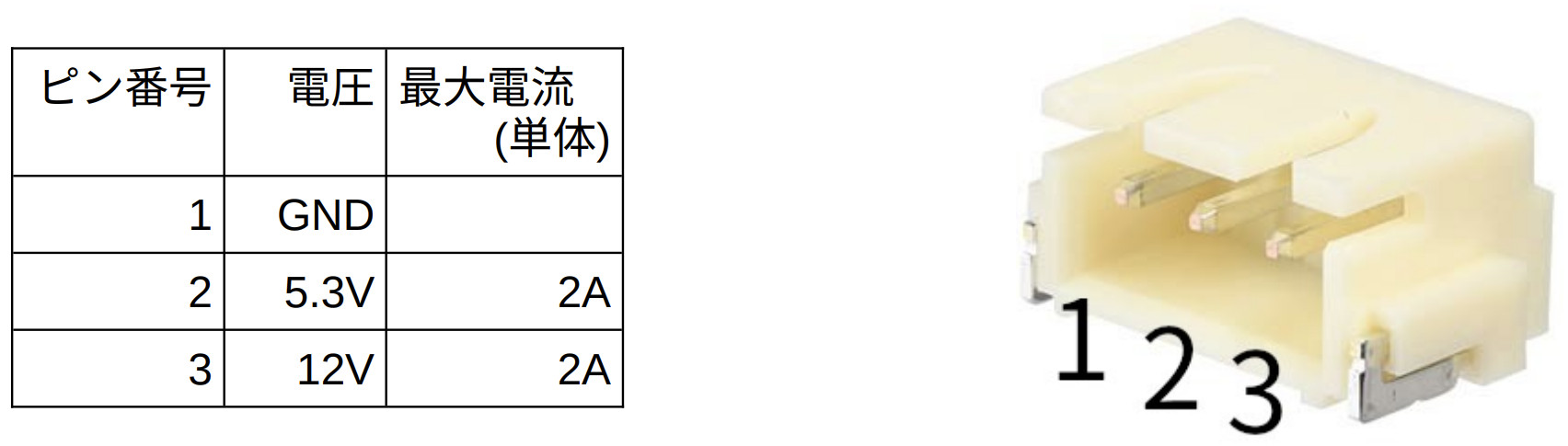

- 12V および 5V 電源制御出力 JST XH 3P コネクタ

- 常時ON, 3.3V連動, gpioで制御できる電源ライン 4 本
(Rpi5 にて "sudo rpi-eeprom-config -e" で "POWER_OFF_ON_HALT=1" の設定が必要)
- Raspberry Pi CN: はんだ付け不要なパススルーコネクタ使用
- 使用可能な FAN: Raspberry Pi 5用公式アクティブクーラー (SC1148)

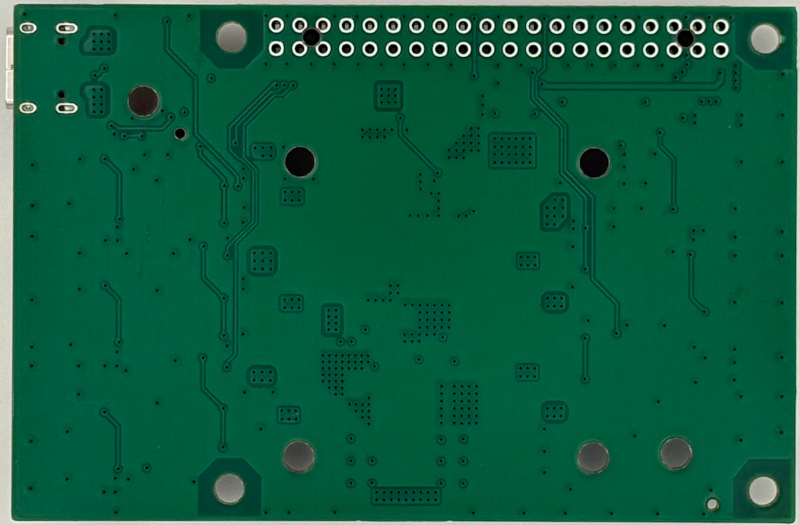

- 基板サイズ 56mm x 85mm (部品面の部品の最大高さ 6.3mm)
Documents
製品説明書
Raspberry Pi 5用公式アクティブクーラーの取り付け方法
Schematics
Configuration files
Examples (code, setup, etc)
+ DEV0 (GPIO24) を制御
sudo gpioset gpiochip4 24=1 # turn on the DEV0
sudo gpioset gpiochip4 24=0 # turn off the DEV0
+ DEV1 (GPIO25) を制御
sudo gpioset gpiochip4 25=1 # turn on the DEV1
sudo gpioset gpiochip4 25=0 # turn off the DEV1
+ DEV2 (GPIO26) を制御
sudo gpioset gpiochip4 26=1 # turn on the DEV2
sudo gpioset gpiochip4 26=0 # turn off the DEV2
+ DEV3 (GPIO27) を制御
sudo gpioset gpiochip4 27=1 # turn on the DEV3
sudo gpioset gpiochip4 27=0 # turn off the DEV3
