Rpi-SWJIG

Raspberry Pi GPIO バスアイソレーター

First of all

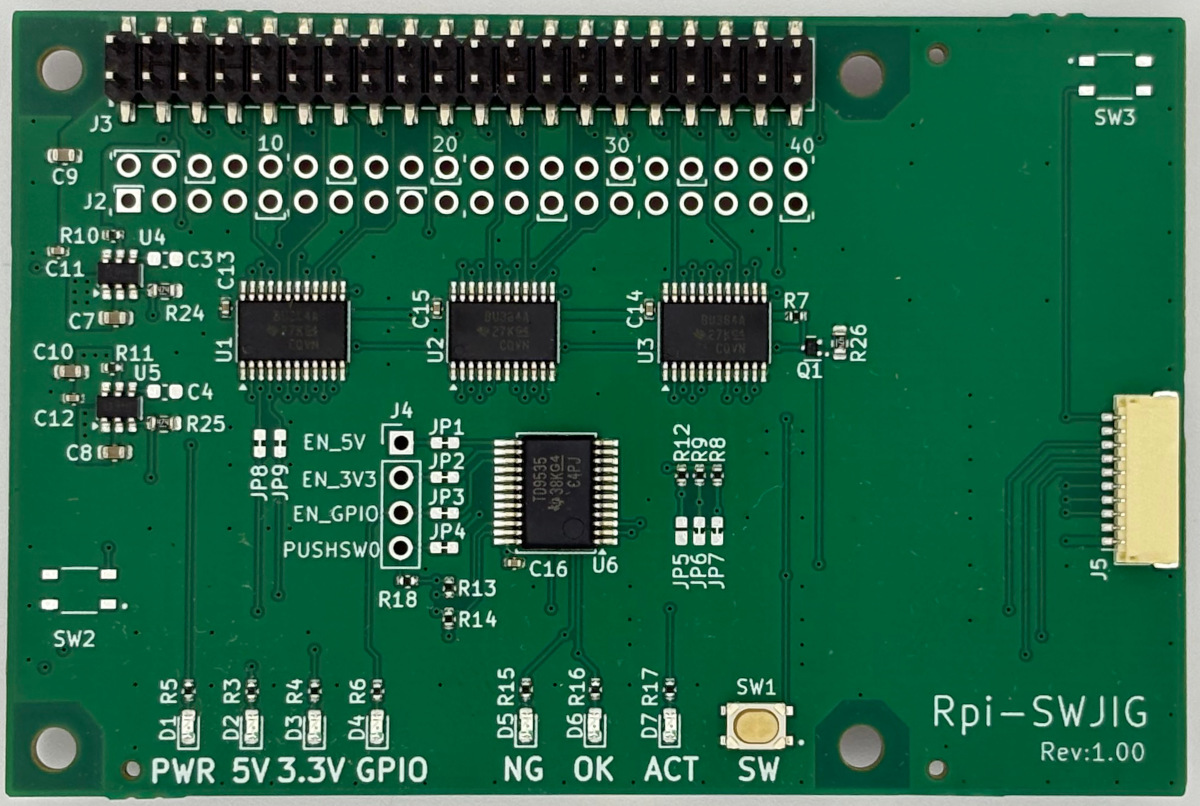

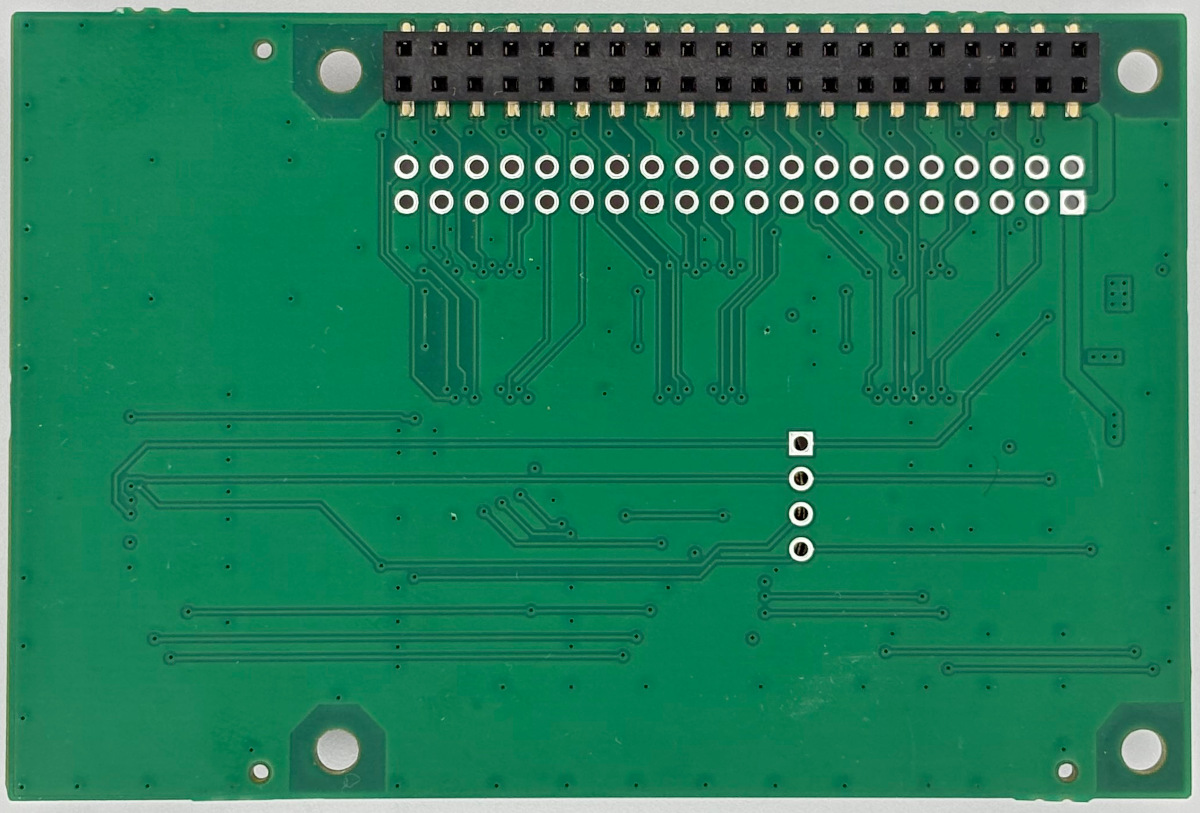

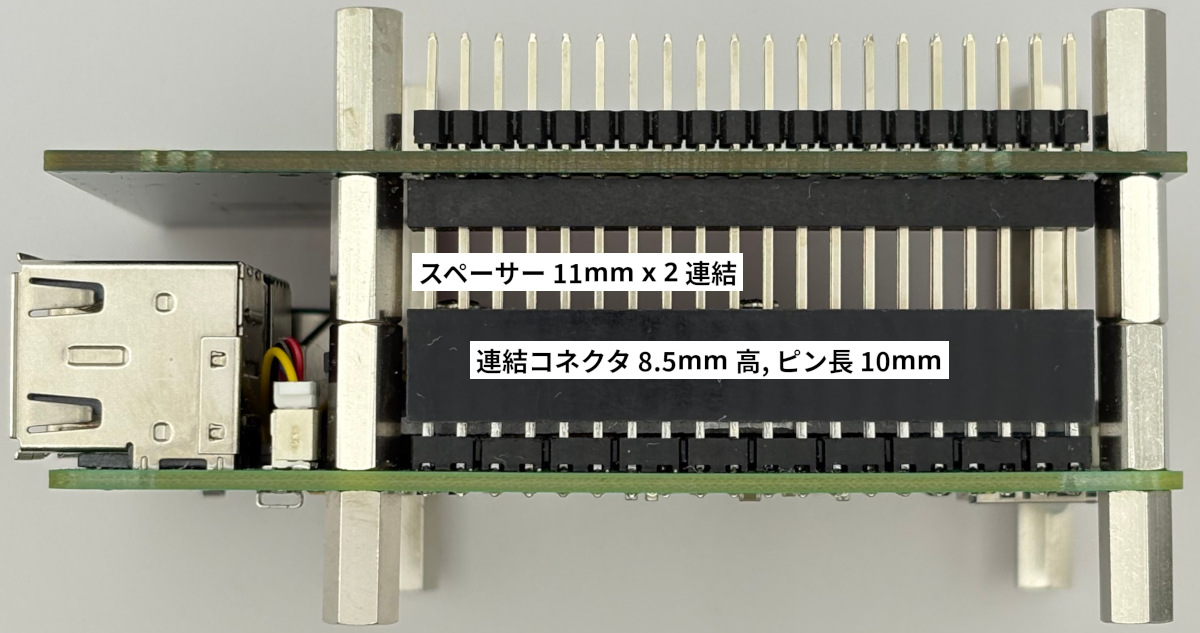

Raspberry Pi とのスタック時のスペーサーについて
スペーサーは別途ご購入ください. 上の写真の基板間は 22mm (11mm + 11mm) スペーサーを使用しています

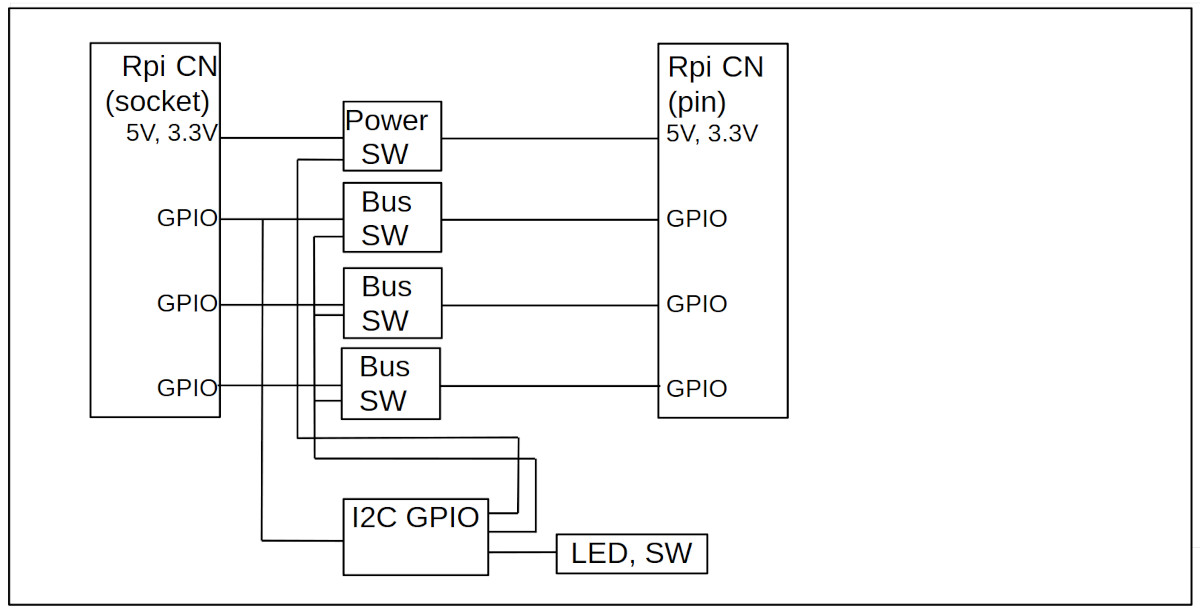

Specifications

  • 電源と全 GPIO を開閉
  • I2C GPIO エクステンダで制御
  • I2C GPIO エクステンダのスレーブアドレスは 8 個中で変更可能 (初期値7’h24)
  • 電源スイッチ許容電流: 2A
  • 電源供給: Raspberry Pi から供給
  • 電源電圧: 5V 100mA (最大)

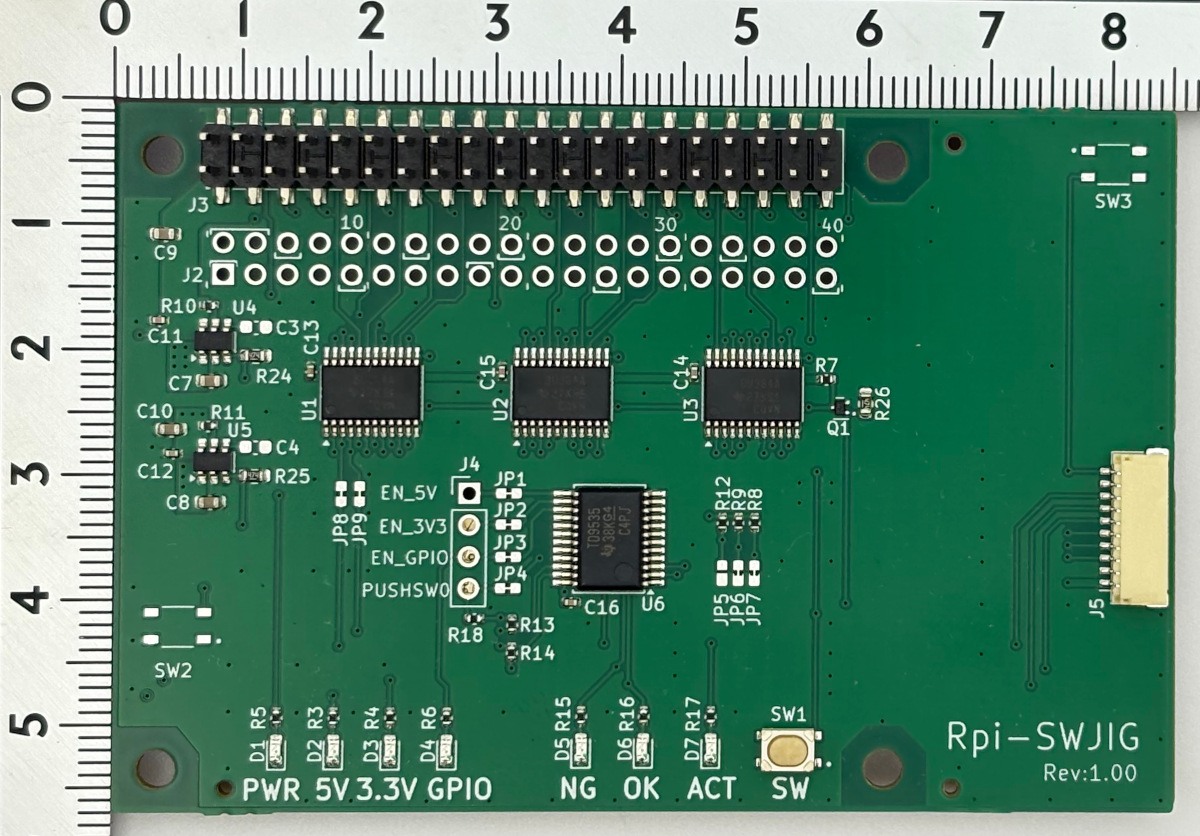

  • 基板サイズ: 85 x 57 mm, ほぼ Raspberry Pi 基板サイズ

    • Documents

    製品説明書 JP

    Schematics

    Firmware


    Configuration files

    Examples (code, setup, etc)


    boardCheck.py本基板の全 LED, GPIO の ON/OFF 確認用
    diagBase.py接続する HAT 基調用ベースコード, ExecuteDiag() に diag コードを追加
