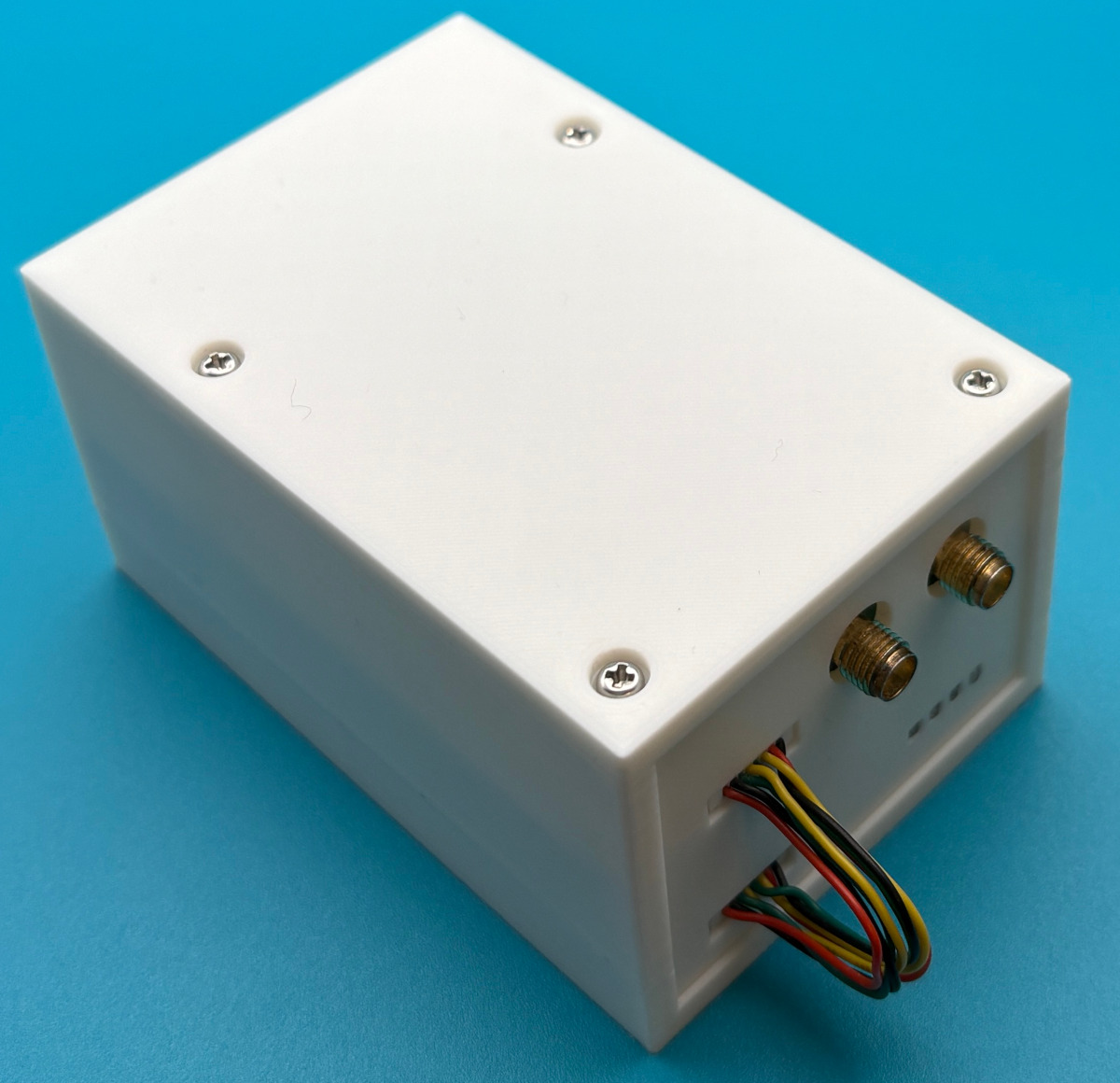

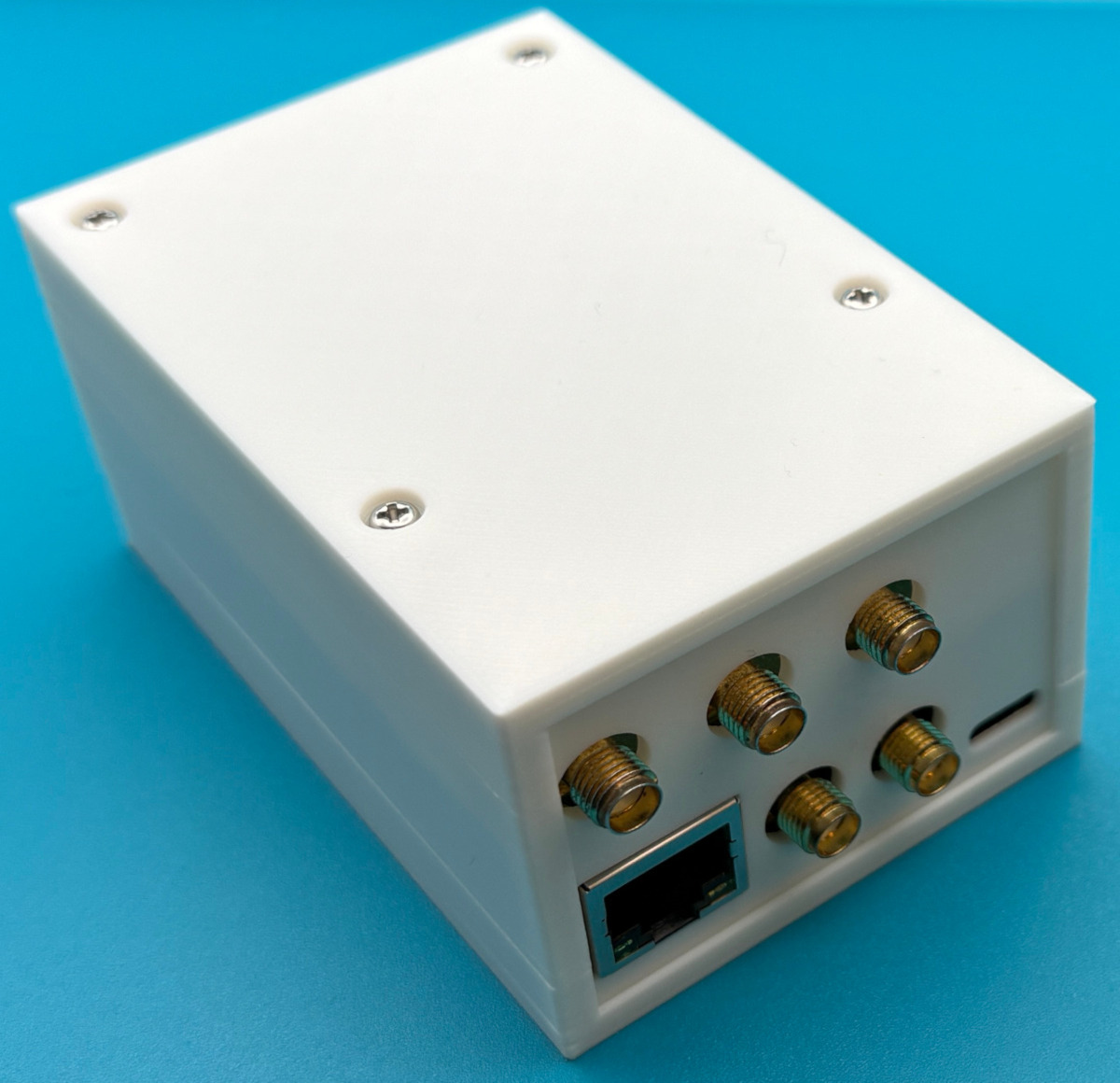

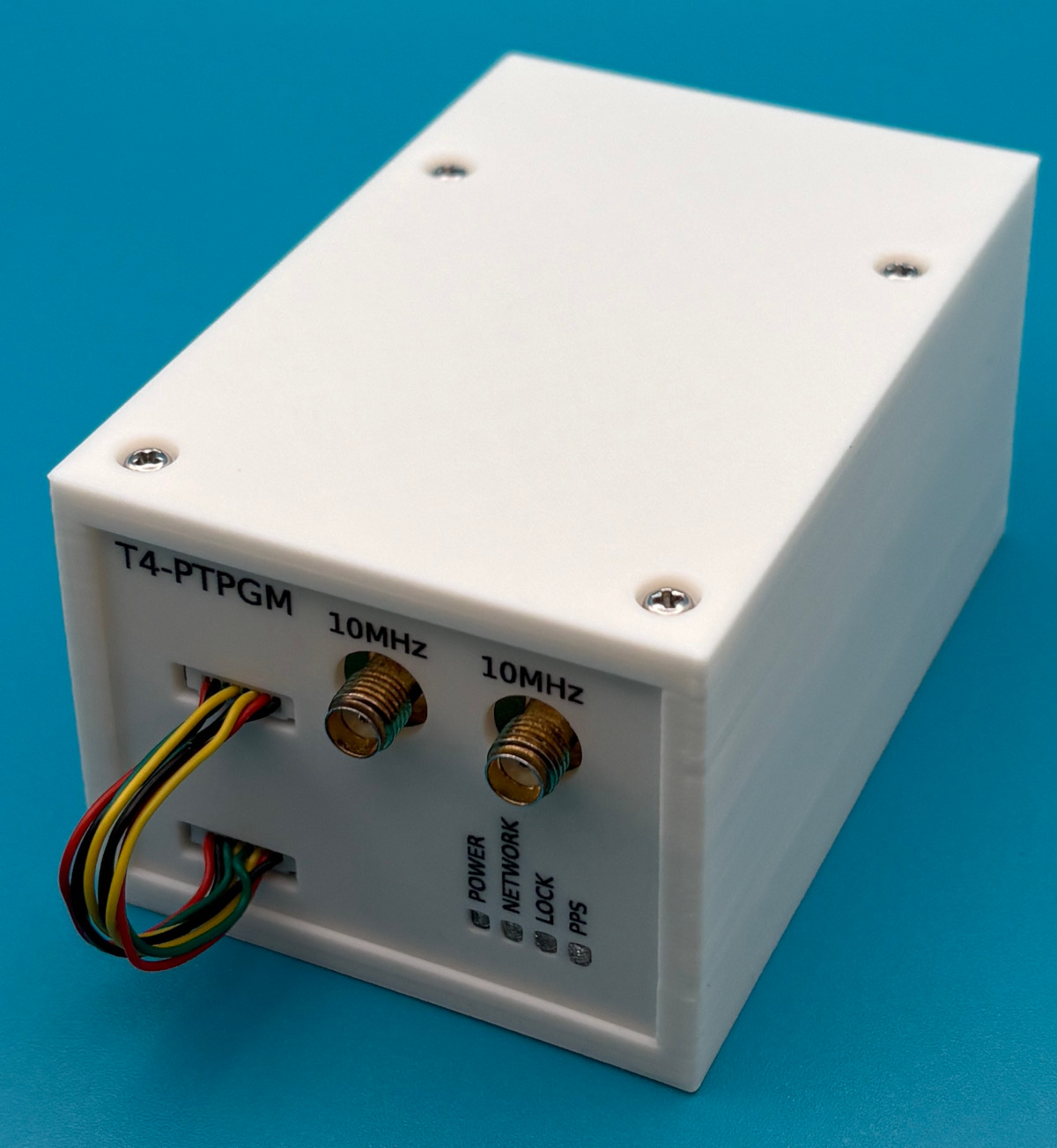

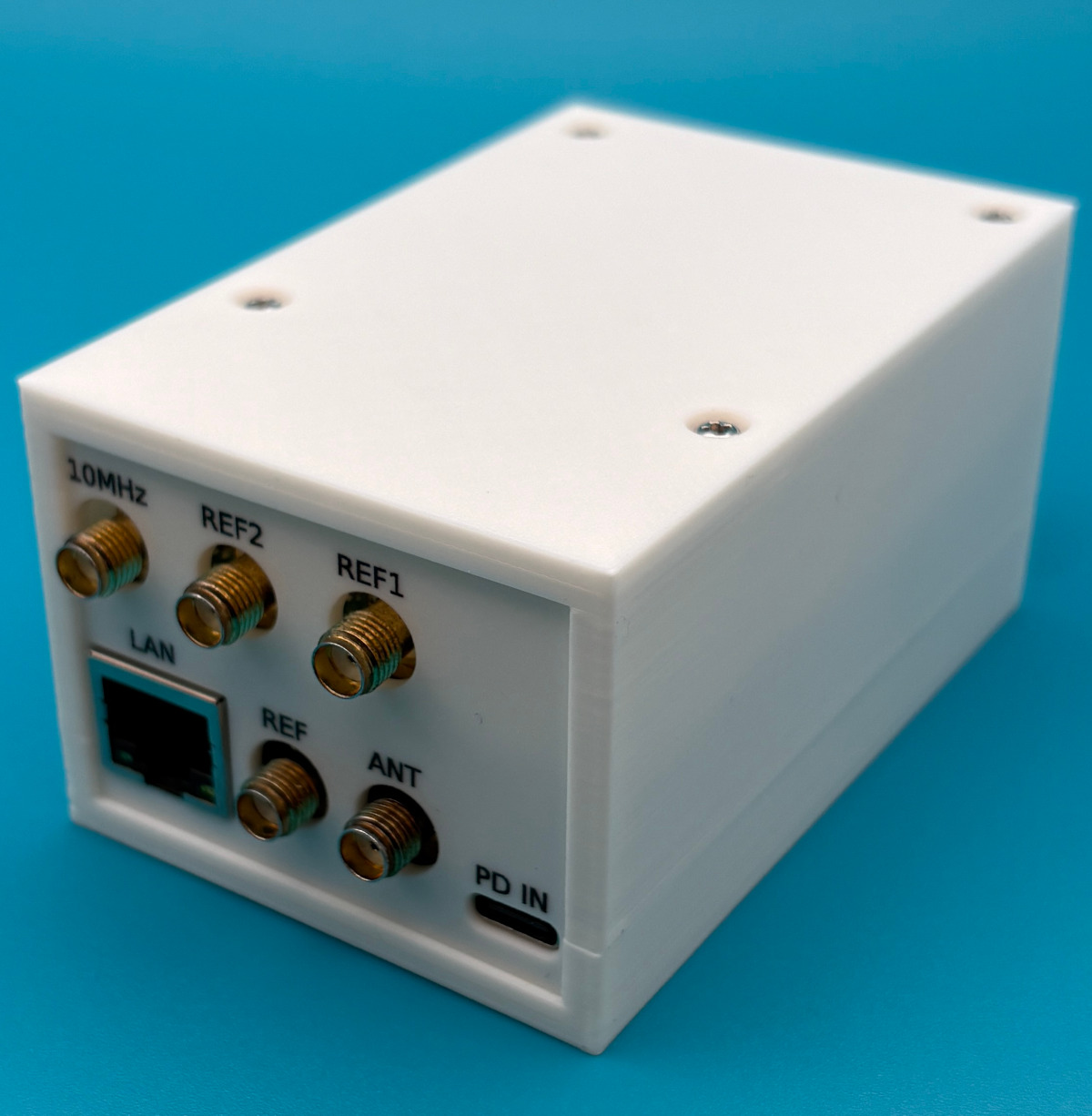

T4-PTPGM 系 ケース

  • ケースサイズ: 61.0 x 91.5 x 47.3 mm (T4-VCOCXO と組み合わせ

    • T4-PTPGM + T4-VCOCXO ケース組立手順

    0. STL ファイルの印刷

    3D プリンタで各パーツを印刷する.
    T4-PTPGM_T4-VCOCXO.mech.202608210_001_stl.zip をダウンロードして使用する.
    lensClear.stl は透明フィラメントで印刷すること.

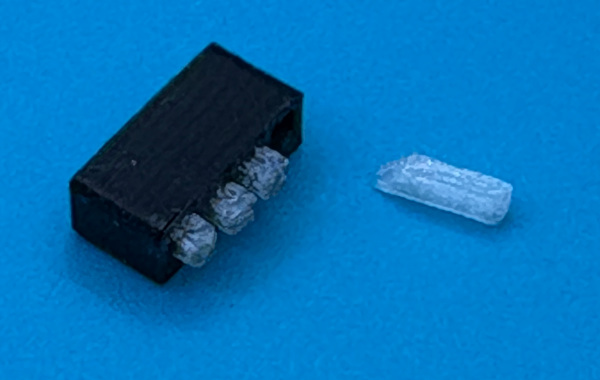

    1. レンズクリアをレンズボディに挿入

    レンズクリア 4 個をレンズボディの穴に差し込む.
    レンズクリアはレンズボディから 2mm 飛び出るように挿入する.

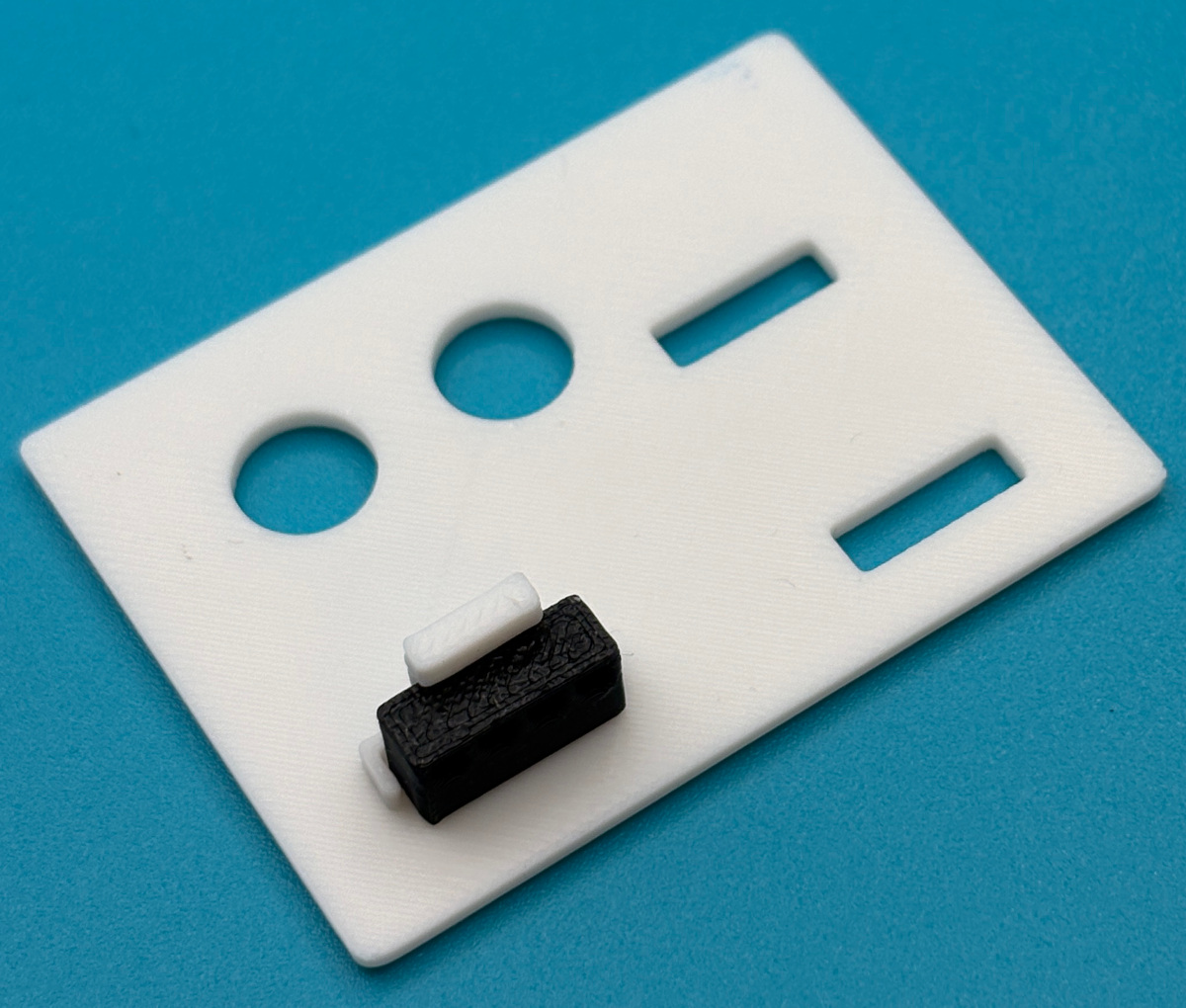

    2. レンズボディをフロントパネルに取り付け

    レンズクリアを挿入したレンズボディをフロントパネルに組み付ける.
    2mm 飛び出ているレンズクリアをフロントパネルの 4 つある角穴に合わせて挿し込む.
    レンズボディの 4 つある家型の穴が下側になるように向きを確認すること.

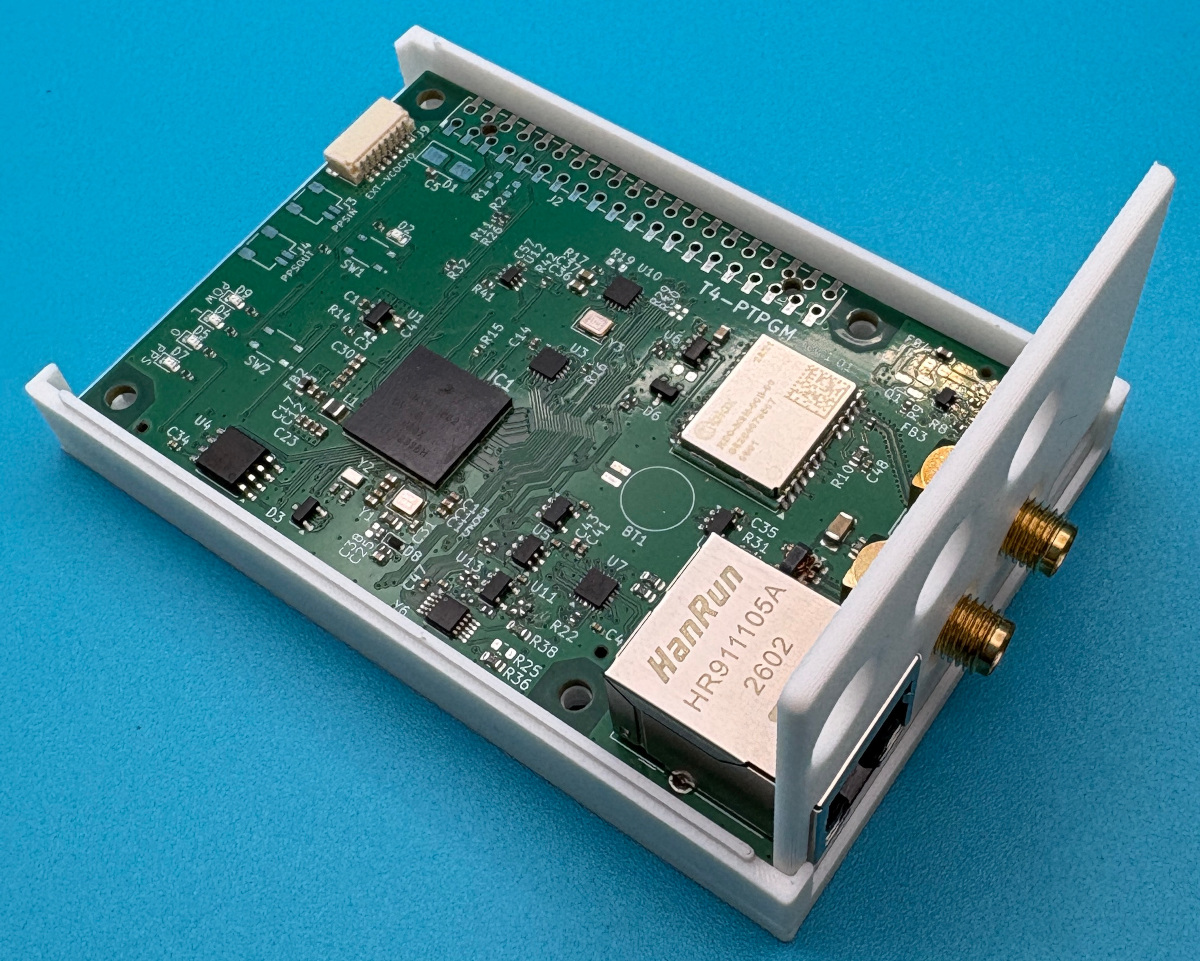

    3. T4-PTPGM にリアパネルを組付けボトムケースへ挿入

    T4-PTPGM 基板にリアパネルを取り付け, ボトムケースに挿し込む.
    T4-PTPGM 基板のネジ穴とボトムケースのネジ穴を正確に合わせること.

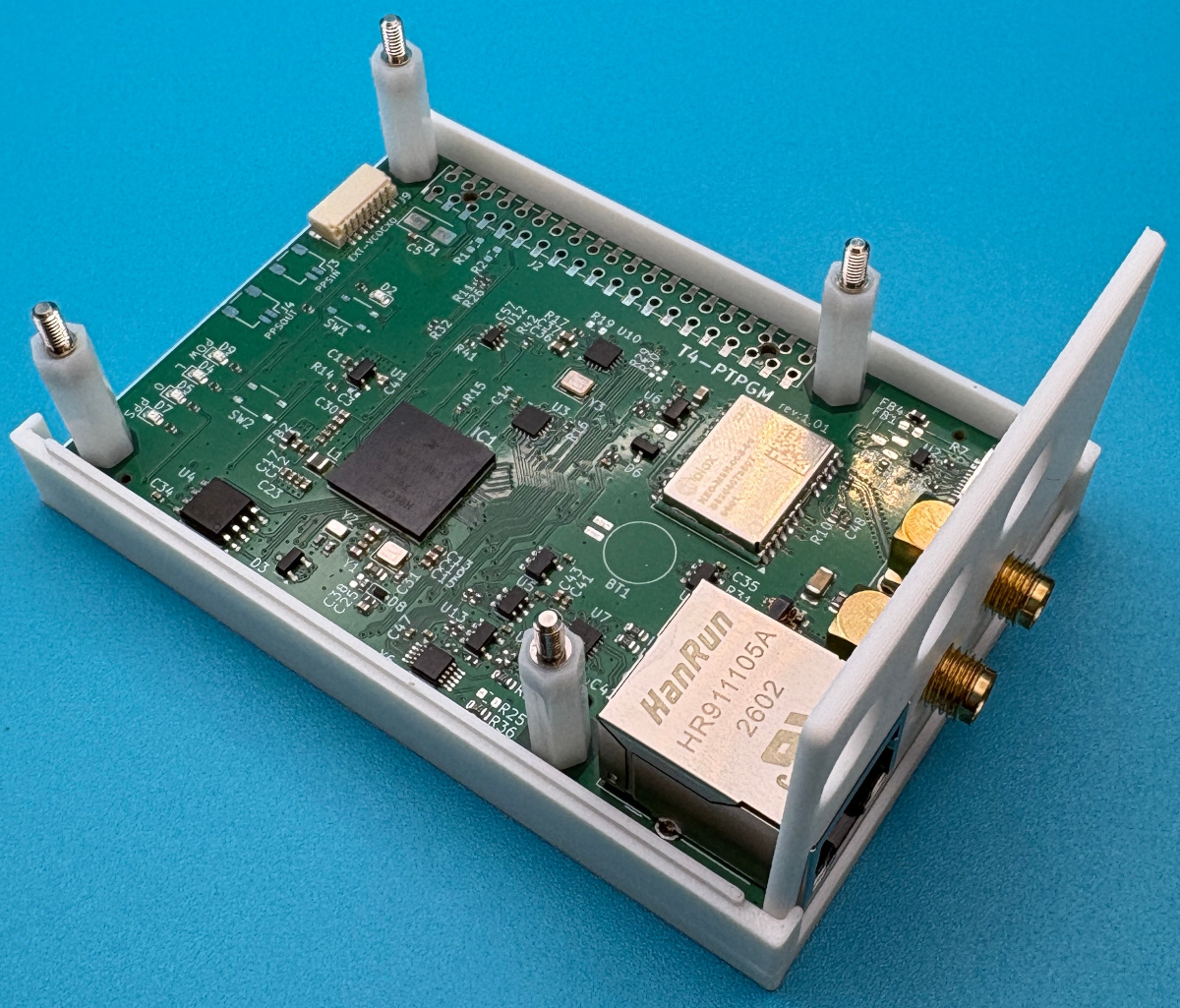

    4. M2.6-8 ネジと M2.6-17 スペーサーで固定

    M2.6×8mm ネジ 4 本をボトムケース外側の 4 つのネジ穴に通し,
    M2.6×17mm スペーサーでボトムケースと T4-PTPGM 基板を締め付けて固定する.

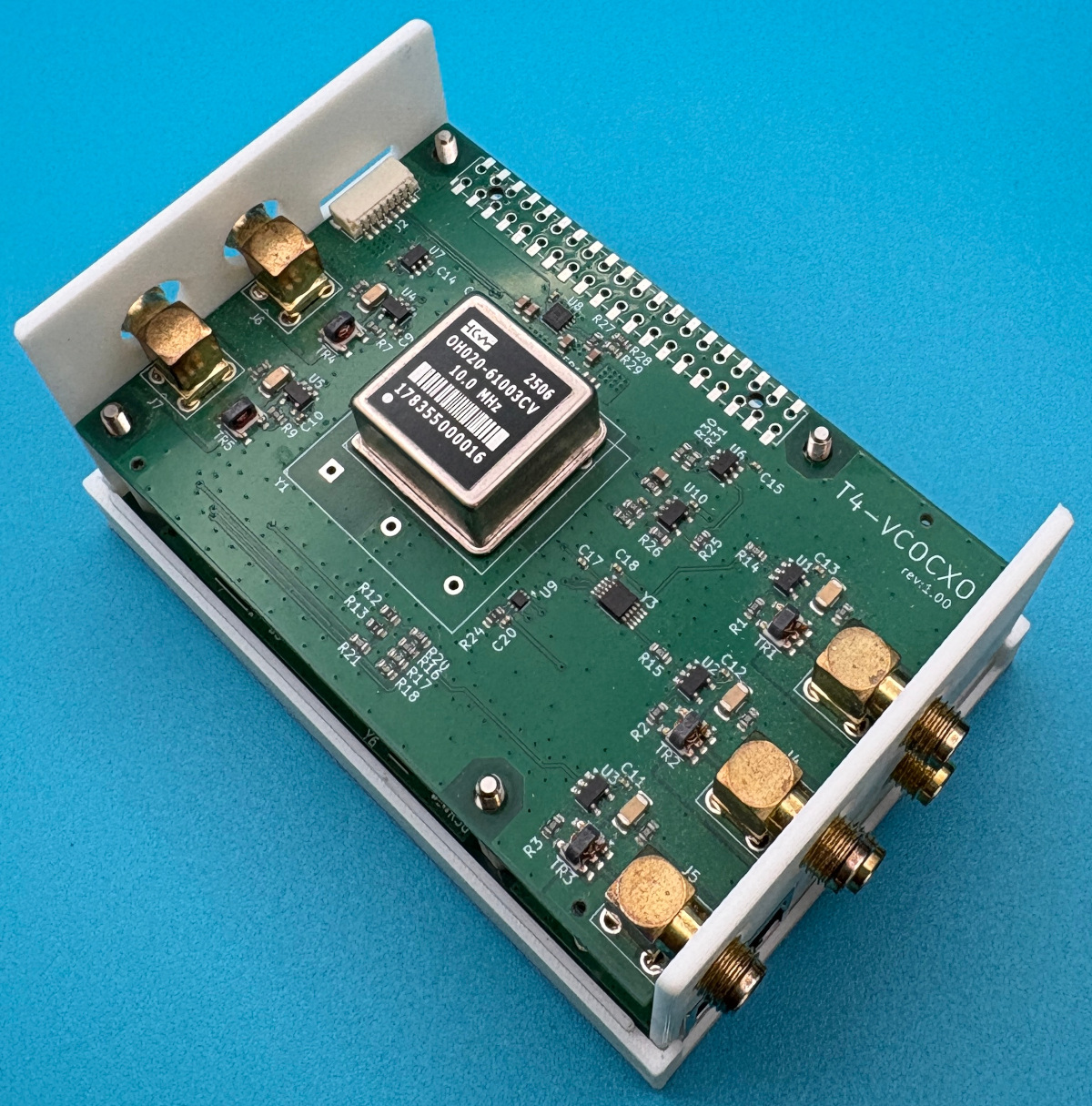

    5. T4-VCOCXO とフロントパネルの取り付け

    T4-VCOCXO の SMA コネクタが 3 つある側をリアパネルに合わせ, T4-VCOCXO を斜めにした状態で
    2 個ある SMA コネクタ側のフロントパネルを組み付けながらボトムケースに挿し込む.

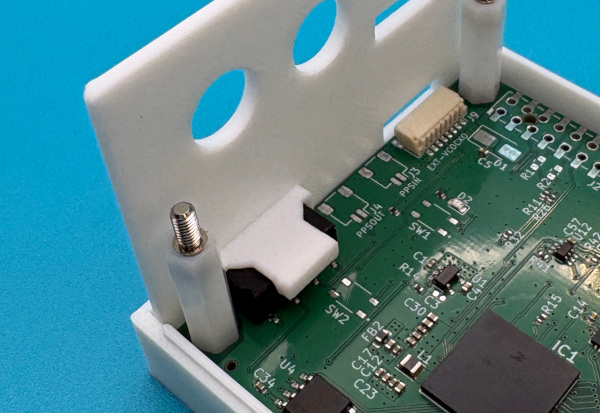

    T4-VCOCXO を外した状態でのレンズボディと T4-PTPGM の LED の位置関係 (参考図):

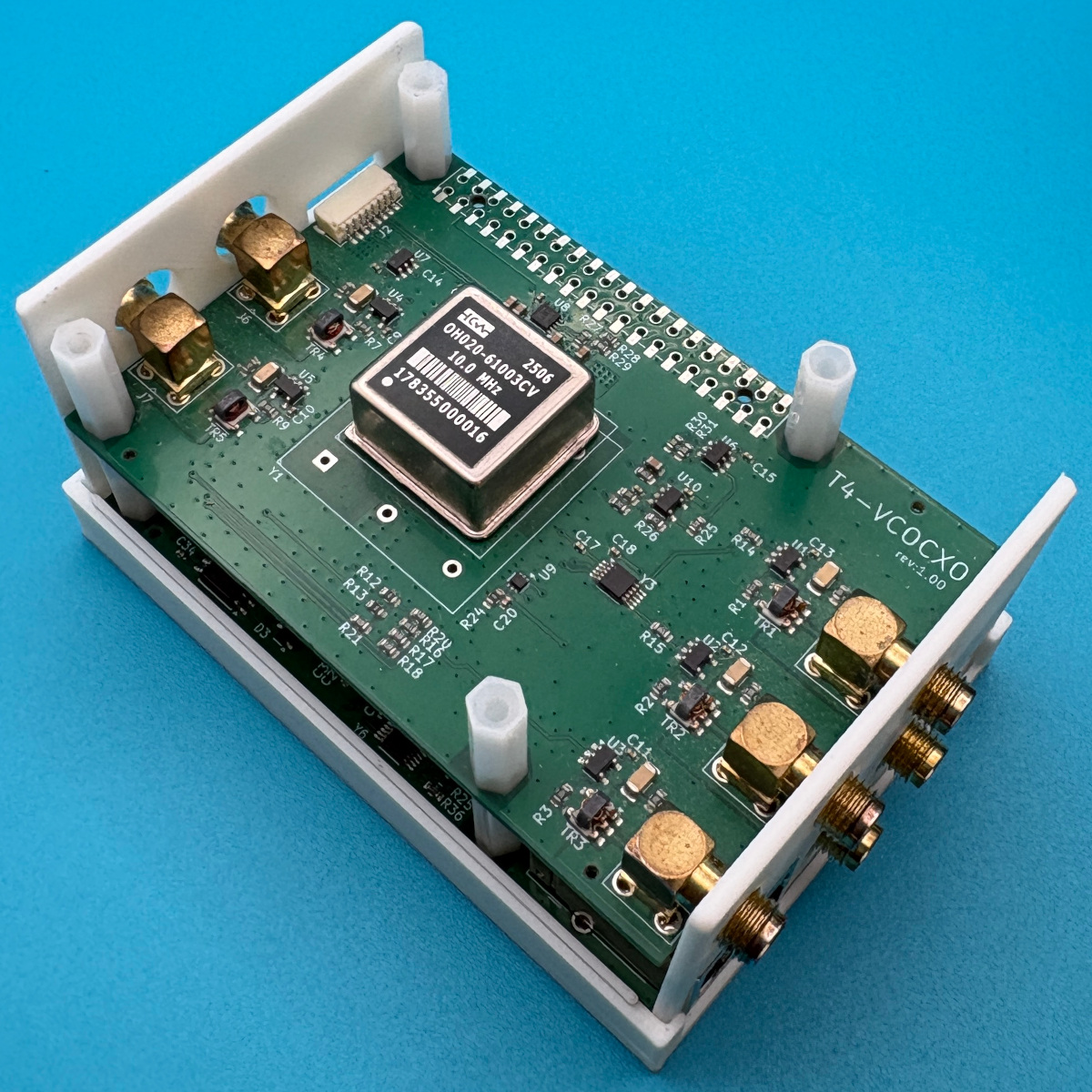

    6. M2.6-10 スペーサーの取り付け

    M2.6×10mm スペーサー 4 個を T4-VCOCXO のネジ穴から突き出ているネジに取り付ける.

    7. トップケースを被せる

    トップケースを上から被せる.
    トップケースは内側に出っ張りがあるため, T4-VCOCXO に引っ掛からないよう
    トップケースを少し広げながらゆっくり被せること.

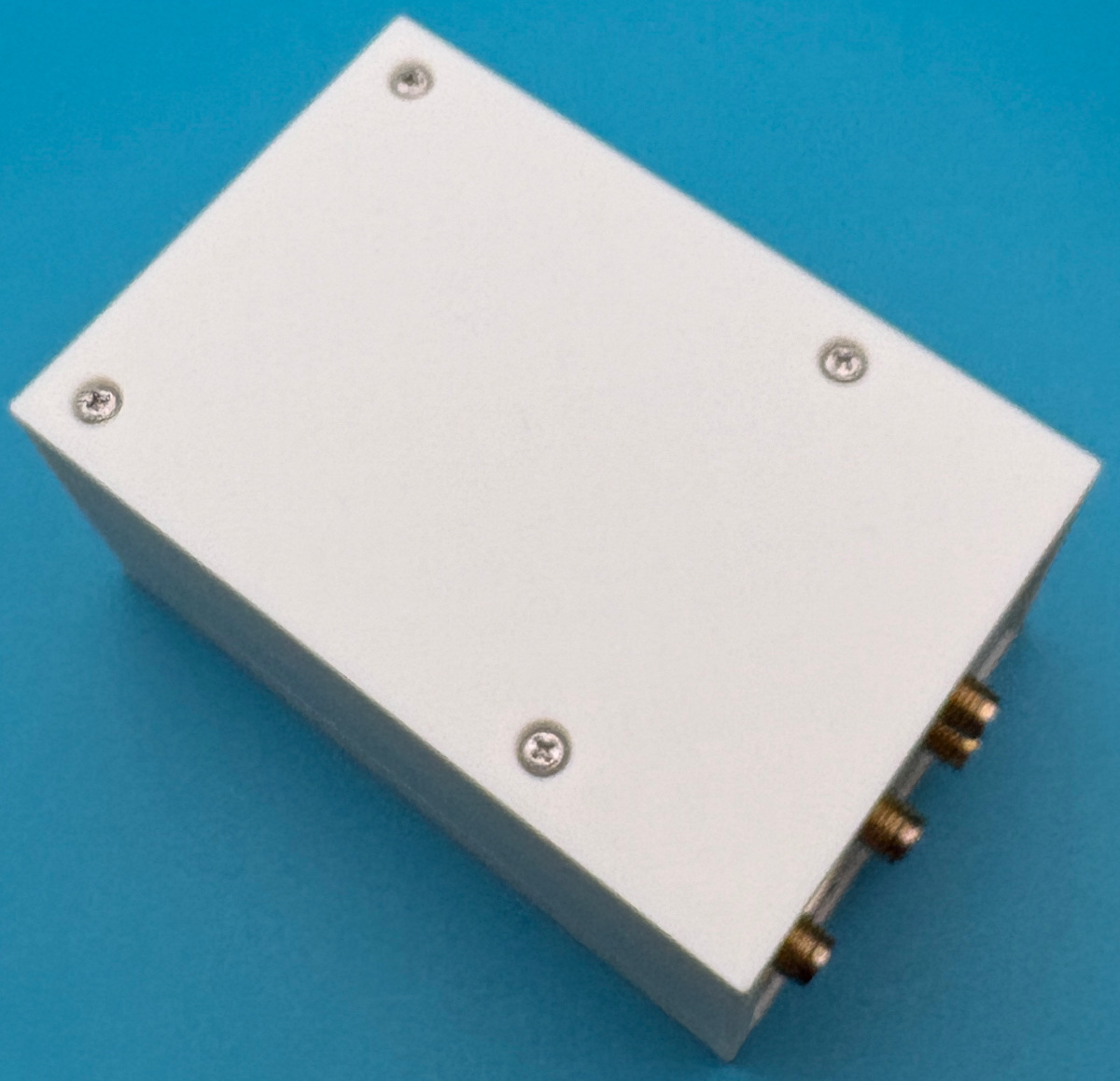

    8. M2.6-8 ネジでトップケースを固定

    M2.6×8mm ネジ 4 本でトップケースと M2.6×10mm スペーサーを締め付けて固定する.

    9. 結線ケーブルの接続

    最後に T4-PTPGM と T4-VCOCXO を結線ケーブルで接続して完成.
